1.1.2. Структура элементарного MIDI-сигнала

Активный передатчик формирует токовую посылку с силой тока 5 мА. Токовая посылка соответствует логическому нулю, бестоковая — логической единице. Структура элементарного MIDI-сигнала (рис. 1.1) характеризуется следующими признаками: 7 битов данных, один бит (старший) статусный, один бит старта, один бит стопа. Проверка на четность отсутствует.
Вы видите, что столовый бит — единичный, а не нулевой. То есть в состоянии "Стоп" ток в цепи не течет. Это очень разумно. Экономится энергия и ресурсы элементов интерфейса. Ведь основную часть времени в M1DI-системе никаких событий не происходит: в среднем протяженность пауз значительно больше, чем протяженность тех интервалов времени, когда вы
играете на MIDI-клавиатуре. Правда, ток может отсутствовать в цепи не только потому, что нет сообщений, но и из-за ее обрыва. Для своевременного выявления неисправного состояния MIDI-сети предусмотрена периодическая передача специального тестового сигнала. Если по прошествии определенного времени приемник его не обнаружит, то это будет считаться аварией, после чего MIDI-система отработает заранее обусловленную последовательность действий.

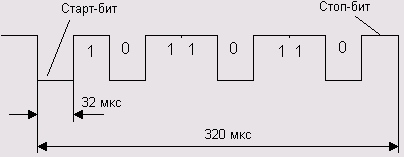

Рис. 1.1.Структура элементарного MIDI-сигнала

Пропускная способность MIDI-канала 3,125 кбайт/с. Команды могут быть одно-, двух- и трехбайтными. Первый байт — статусный. Он определяет действие команды. За ним могут следовать 1 — 2 байта данных. Старший бит статусного байта 1, а байта данных — 0.
